2,8 cm sPzB 41 Fotógaléria

Rajzok




sPzB fotói

löveg oldalnézete

löveg oldalnézete

löveg NSU utánfutóval

lövegbemutató gyakorlat

bit katona lövés közben - É-Afrika 1942 március 6

lőállás kialakítása

pihenő gyakorlaton

fegyverismereti gyakorlat

pihenőben - É-Afrika 1942

lőgyakorlat lőtéren

ejtőernyős egység- Keleti Front
Múzeumi példányok

Háborús Múzeum, Ottawa, Kanada

Háborús Múzeum, Ottawa, Kanada

2,8 cm sPzB 41 leFl 41 ( 2,8cm Schwere Panzerbüsche 41 auf leichter Feldlafatte 41) fotói


rajzos ábrázolás

a löveg oldalnézete

könnyű páncéltörő lőszerrakasszal

zsákmányolt löveg 7,5 cm PaK 41 mellett

fegyverbemutató gyakorlat

a páncéltörő mozgatása kézzel új lőállásba

lőállásban Keleti Fronton


Mussolini szöktetésben résztvevő ejtőernyős egység
Grand Sasso - hegyi hotel térsége, 1943 szeptember 12

Jugoszlávia 1942

lőállás lövészárokban

téli lőállásban Keleti Fronton

Múzeumi példány

Királyi Katonai Akadémia, Brüsszel, Belgium

Saumur Páncélos Múzeum, Franciaország

Saumur Páncélos Múzeum, Franciaország

2,8 cm sPzB szállítása, technikai adatai

Kézi mozgatás

A normál löveget tömege miatt kézzel nem lehetett szállítani, de a könnyebb változatot úgy fejlesztették, hogy ez lehetséges legyen. Erre azért is szükség volt, mert a löveget ugyan az ejtőernyős egységeknek fejlesztették ki, de később a szárazföldi (Heer) gyalogos és hegyivadász egységei is nagy számban használták a fegyvert.

gyalogos egység szállít szétszedett löveget, Balkán 1943

A löveget az alábbi részekre lehetett szétszedni (a fénykép szerinti sorrendben):
lövegcső a csőszájjal
bölcső, hátrasiklás gátlóval, lövegzárral, elsütővel
futómű kerékkel
lövegtalp szár
védőpajzsok
A sor végén két katona lőszerrakaszokat szállított.

A könnyű páncéltörőt rövid távon mozgatták kézzel.

Ramcke-brigád É-Afrika 1942

A gépi szállításhoz a kétféle löveghez különleges utánfutót fejlesztettek ki:

Sd.Ah. 32/2 Anhänger (1achs) für schwere Panzerbüsche 41

Az egytengelyes utánfutó a normál páncéltörő löveg szállítására alkalmazták és szinte bármilyen gépi erővel vontatható volt. Az utánfutó a lövegen kívül lőszer szállítására és tárolására is alkalmas volt.

a löveg és Sd.Ah. 32/2 utánfutó külön

a löveg és Sd.Ah. 32/2 utánfutó vontatásra készen

Mercedes-Benz L1500A vontatmánya

Sd.Ah. 32/3 Anhänger (1achs) für schwere Panzerbüsche 41

Az egytengelyes utánfutó a könnyű páncéltörő löveg szállítására alkalmazták és szinte bármilyen gépi erővel vontatható volt. Az utánfutó a lövegen kívül két rakasz lőszer szállítására és tárolására is alkalmas volt.

az Sd.Ah. 32/3 utánfutó löveg nélkül

az Sd.Ah. 32/3 utánfutó löveggel (1941 É-Afrika)

Bunkermúzeum Sinsheim, Németország

Bunkermúzeum Sinsheim, Németország

28/20mm Schwere Panzerbüchse 41 páncéltörő löveg technikai adatai:

Általános adatok:

gyártó ország: Németország
rendszeresítette: Németország
gyártó üzem: Rheinmetall-Borsig AG (Düsseldorf)
Mauser-Werke AG (Oberndorf)
Ambi-Budd Presswerk GmBH (Berlin)
Gustav Appel Maschinen Fabrik (Berlin)
Heidmann-Werke (Einbeck)
gyártás időpontja: 1940-1943
bevetés időpontja: 1940
típusból készül: 2.797 db
kezelő létszám: 3
gyártási költség: 4520 RM

A löveg technikai adatai:
tömege kerékkel: 226 kg - 139 kg (leichte)
tömege kerék nélkül: 162 kg - 118 kg (leichte)
fegyver hossza: 2 690 mm
fegyver szélessége: 965 mm
fegyver magassága: 838 mm
kerék nyomtáv: 800 mm
has magasság : 250 mm

cső hossza csőszájfékkel: 1730 mm
cső hossza csőszájfék nélkül: 1700 mm
cső huzagolt hossza: 1370 mm
huzagolás száma: 12 db
űrméret: 28/20 mm
űrméret hossz: L/45
oldalszög: 70 fok
emelkedési szög: -5+45 fok
töltőűr térfogata: 0,171 liter
hátrasiklás hossza:
normál : 241 mm
határérték: 280 mm
tűzvonal magassága:
nagy keréknél: 700 mm
kis keréknél: 420 mm
lövegzár: vízszintes ékzár
irányzék: mechanikus, ZF 1x11 lövegtávcső
huzagszám: 12 db
lövésgyorsaság: 10-12 lövés/perc *
biztosító típusa: mechanikus
* egyes adatok szerint 30 lövés/perc
Lőszer :

Fajta: APCNR-T(Armour Piercing Composite Non-Rigid – Tungsten -kemény-magvas, nem rideg, volfrám, páncéltörő töltény)
Típus: 2,8 cm PzGr. 41
Súlya: 0,123 kg
Kezdősebessége: 1430 m/sec

Páncélátütő képesség 30 fokos becsapódási szögnél:
100 m 69,00 mm
500 m 52,00 mm
1000 m 26,00 mm
1500 m 18,00 mm

Páncélátütő képesség 60 fokos becsapódási szögnél:
100 m 69,00 mm
200 m 65,00 mm
300 m 60,00 mm
400 m 56,00 mm
500 m 52,00 mm
600 m 48,00 mm
700 m 44,00 mm
800 m 41,00 mm

Páncélátütő képesség 90 fokos becsapódási szögnél:
100 m 94,00 mm
200 m 86,00 mm
300 m 79,00 mm
400 m 72,00 mm
500 m 66,00 mm
600 m 60,00 mm
700 m 54,00 mm
800 m 49,00 mm

Fajta: HE (High Explosive- Repesz-Robbanó töltény)
Típus: 2,8 cm SprGr.41
Súlya: 0,093 kg
Kezdősebessége: 1400 m/sec

2,8 cm sPzB 41 Gyártás és önjáró változatai

Gyártás:

A fegyver Rheinmetall-Borsig AG (Düsseldorf), Mauser-Werke AG (Oberndorf), míg a lövegtalpat Ambi-Budd Presswerk GmBH (Berlin) gyártotta.

A löveg gyártása:
1940-ben 94
1941-ben 349
1942-ben 1030
1943-ban 1324
összesen: 2797

A lőszer gyártása (1000 db):

PzGr 41 páncéltörő töltény:
1940-ben 156,20
1941-ben 889,50
1942-ben 270,00
1943-ban 278,10
összesen: 1602,80
SprGr 41 repesz töltény:
1940-ben -
1941-ben 9,20
1942-ben 373,30
1943-ban 130,10
összesen: 512,60

Harci története:

A páncéltörő fegyverrel néhány motorizált hadosztály, könnyű gyalogos hadosztály, de elsősorban hegyivadász és ejtőernyős alakulatot látták el. Néhány fegyvert páncéltörő és utász egység is kapott. 1942 júniusában a Wehrmacht mindössze 183 könnyű páncéltörővel rendelkezett.
A fegyver harctéri tapasztalatai kedvezőek voltak. Rövid hatótávolságon szinte minden típusú harckocsinál hatékony volt, kivéve a szovjet nehéz harckocsikat, bár feljegyeztek olyan eseteket, hogy KV-1 és IS-2 harckocsik homlok páncélját átütötte a páncéltörő töltény.
A könnyű és hatékony páncéltörőnek azonban elég sok negatív tulajdonsága volt, melyek a gyártás és harctéri tapasztalat derített ki:
- fegyver gyártása (főleg a lövegcső) bonyolult, időigényes volt
- a lövegcső nagyon rövid élettartamú volt (500 lövés után cserélni kellett)
- rövid hatótávolság
- a repesztöltény gyenge hatásfokú volt
- a páncéltörő töltény páncélátütés utáni gyenge romboló hatása.
A fegyver használatát azonban nem ezek a hiányosságok állították le, hanem a volfrám hiánya, mely végzetes volt a páncéltörő lövegek használatánál. Ha végig nézzük az összes páncéltörő löveg tűzerejét, mindegyiknél a volfrám magos lövedékek voltak a leghatékonyabbak.
A páncéltörő löveg gyártását 1943-ban leállították, az utolsót szeptemberben gyártották le. Ennek ellenére a háború végéig szolgálatban maradt. A lőszer gyártásához szükséges volfrámot, mivel kis mennyiség volt, tudták biztosítani, így annak gyártása folyamatos volt. Ezt bizonyítja az a tény, hogy 1944 novemberében a Wehrmacht még 1356 páncéltörő löveggel rendelkezett. A 1945 áprilisában 755 volt a frontokon és 78 volt fegyverraktárakban. A fegyver hatékonyságát ezek az adatok bizonyítják.

A sPzB 41 páncéltörő löveg felhasználása harcjárművekbe

Német kerekes járművekben:

Horch 901 gépkocsin

Horch Typ 40 (Kfz. 15) gépkocsin

Steyr 2000/c kisteherautón (makett)

Sd.Kfz. 221 könnyű páncélautón

Egyes szakirodalmak szerint, a háború második felében az Sd.Kfz.222 könnyű páncélautó kisebb példányszámát felszerelték. A változatról nem sikerült egyenlőre fotót találnom.

Féllánctalpas járműveken:

Leichter Schützenpanzerwagen, Sd.Kfz. 250/11

Großdeutschland vadászpáncélosa a Keleti Fronton 1943 szeptember 23

Mittlerer Pionierpanzerwagen, Sd.Kfz. 251/ (nem azonosított változat)

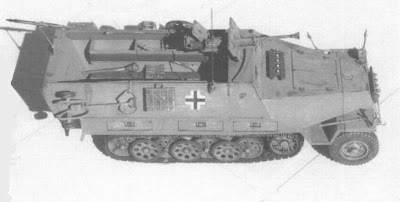

Mittlerer Pionierpanzerwagen, Sd.Kfz. 251/7 (makett)

2,8 cm sPzB 41 lőszerei

A fegyverhez PzGr.41 páncéltörő és SprGr. 41 repesz támadógránátokat gyártottak. Hivatalos elnevezés: 28x187R (Gerlich)

2,8 cm Panzergranatpatrone 41 (APCNR-T Armour Piercing Composite Non-Rigid – Tungsten, kemény magvas nem rideg volfrám páncéltörő töltény)

Ez erős páncélátütő képességű lövedék. A ballisztikus sapka lágyacél és magnéziumból készült. A magnézium becsapódáskor fényt bocsát ki, mellyel a lövész tájékozódhat a találat helyéről. A tölténymag anyaga 9,1%-ban volfrám-karbid (W2C9). Ez az anyagösszetétel, főleg a lágyacél melyekből a „szoknya” készül lehetővé teszi a kúpos csőben a mag összenyomódást. A kemény mag növeli meg a páncélátütő képességet. A töltényfejben nem volt robbanóanyag, így csak a kemény mag rombolt, bár volt rá példa, hogy áthaladt a harcjárművön anélkül, hogy kárt okozott volna.

2,8 cm Panzergranatpatrone 41 műszaki rajza

2,8 cm Panzergranatpatrone 41 kimetszéssel


2,8 cm Panzergranatpatrone 41


a töltényhüvely talplemeze


2,8 cm Panzergranatpatrone 41 tölténymagja

2,8 cm Panzergranatpatrone 41 tölténymagja

2,8 cm Panzergranatpatrone 41 keresztmetszete

2,8 cm Panzergranatpatrone 41 tölténymag keresztmetszete

2,8 cm PzGr. 41 műszaki adatai:
Lövedék súlya: 0,125 kg
Töltény teljes súlya: 0,630 kg
Indító töltet (TNT) súlya: 0,153 kg
Lövedék hossza: 63,00 mm
Töltény teljes hossza: 221,00 mm
Hüvely hossza: 187,50 mm
Hüvely átmérője nyaknál: 29,60 mm
Hüvely átmérője talpnál: 47,50 mm

A 0,125 kg-os tölténymag 1430 m/sec kezdősebességű páncéltörő gránát 100 m-en 69 mm, míg 500m-en 52 mm vastag páncélt tudott átütni 30º-os becsapódási szög mellett. A kis kaliberű lövedék tömege lényegesen kevesebb mint a normál páncélgránát tömegénél, ám kúpos cső miatti hatásfoka jóval nagyobb volt. A páncélátütő képessége 500m-ig volt hatásos.

2,8 cm Sprenggranatpatrone 41 (HE – High Explosive- Repesz-Robbanó lövedék)

Hagyományos repesz-robbanó lövedék, mely a lövedék testében elhelyezett robbanótöltet becsapódáskor repeszhatással semmisíti meg az ellenséges erődítéseket és élőerőt. A töltetet az orrba elhelyezett gyutacs robbantja fel és az azt körülvevő acélköpeny szétrobbanó darabjai okozzák a repeszhatást. A harctéri tapasztalatok szerint, a kis kaliber miatt nem érte el a szükséges repeszhatást.

2,8 cm Sprenggranatpatrone 41 műszaki rajza

2,8 cm Sprenggranatpatrone 41 megmaradt példánya

Az 0,577 kg-os töltény nagy, 1400 m/s torkolati sebességgel indul, mely repeszgránátoknál is tekintélyes. A tölténymag kialakítása komoly technikai kihívást jelentett a fejlesztők részére, hisz úgy kellett kialakítani a lövedéket, hogy a kúpos cső miatt számolni kellett az összenyomódásra is.
Az orr vagy pillanatgyújtóból többféle változatot használtak:
Kpf Z.45
AZ. 47
AZ. 5072
A gyújtók szerkezete és működése hasonló volt, csak a becsapódás és robbanás közti időintervallum volt változó. Legnagyobb mennyiségben a Kpf Z.45 gyújtót alkalmazták rövid gyújtásideje és tömege miatt.

2,8 cm Sprenggranatpatrone 41

2,8 cm SprGr. lövedéke Kpf Z.45 orrgyújtóval
Kpf Z.45 pillanatgyújtó és metszete

AZ 47 pillanatgyújtó és metszete

AZ 47 pillanatgyújtós lövedéktest

Aufsclagzünder 5072 (csapódó vagy pillanatgyújtó 5072)

kiásott lövedékek gyújtófejekkel

2,8 cm SprzGr. 41

2,8 cm SprzGr. 41 műszaki adatai:
Lövedék súlya: 0,093 kg
Töltény teljes súlya: 0,577 kg
Indító töltet (TNT) súlya: 0,150 kg
Robbanó töltet súlya: 0,005 kg (Pentaerythritol tetranitrate – PETN)
Lövedék hossza: 69,00 mm
Töltény teljes hossza: 220,00 mm
Hüvely hossza: 187,50 mm
Hüvely átmérője nyaknál: 29,60 mm
Hüvely átmérője talpnál: 47,50 mm

A fenti két támadó lőszeren kívül még alábbi lőszereket használták:
2,8 cm PzGr. Patrone 41 Üb (ködképző töltény)
2,8 cm Beschußpatrone (belövő töltény)
2,8 cm Platzpatrone (vaktöltény)
2,8 cm Exerzierpatrone (gyakorló töltény)

Lőszerszállító ládák, rakaszok

A töltényeket fém rakaszban szállították és tárolták, melybe 12 lőszer fért el. Mérete: 34x27,5x11 cm. A rakasz alkalmas volt a 3,7cm PaK lőszereinek szállítására is.


2,8cm sPzB lőszerszállító fém rakasz

A könnyű páncéltörő löveghez kifejlesztettek egy olyan utánfutót (Sd.Ah. 32/3 ), melyet úgy alakítottak ki, hogy két rakasz lőszer is szállítható legyen biztonságos rögzítéssel.

Sd.Ah. 32/3 utánfutó rakaszszállító aljzatokkal

Egy másik típusú fém rakasz is szolgálatban volt, mely annyiban egyezik meg fentivel, hogy szintén 12 lőszer fér el, de ez nem szétnyitható, hanem a teteje lenyitható és két patentzárral rögzíthető. A fogantyúja oldalára van helyezve.

2,8cm sPzB lőszerszállító fém rakasz rajza

2,8cm sPzB lőszerszállító fém rakasz
